数控程序编制的内容步骤及方法
发布日期：2018-12-08 作者：金铭数控培训
一、数?控程序编制的内容及步骤（1）分析零件图样和制定工艺方案
这项工作的内容包括：对零件图样进行分析，明确加工的内容和要求；确定加工方案；选择适合的数控机床；选择或设计刀具和夹具；确定合理的走刀路线及选择合理的切削用量等。这一工作要求编程人员能够对零件图样的技术特性、几何形状、尺寸及工艺要求进行分析，并结合数控机床使用的基础知识，如数控机床的规格、性能、数控系统的功能等，确定加工方法和加工路线。
（2）数学处理
在确定了工艺方案后，就需要根据零件的几何尺寸、加工路线等，计算刀具中心运动轨迹，以获得刀位数据。数控系统一般均具有直线插补与圆弧插补功能，对于加工由圆弧和直线组成的较简单的平面零件，只需要计算出零件轮廓上相邻几何元素交点或切点的坐标值，得出各几何元素的起点、终点、圆弧的圆心坐标值等，就能满足编程要求。当零件的几何形状与控制系统的插补功能不一致时，就需要进行较复杂的数值计算，一般需要使用计算机辅助计算，否则难以完成。
（3）编写零件加工程序
在完成上述工艺处理及数值计算工作后，即可编写零件加工程序。程序编制人员使用数控系统的程序指令，按照规定的程序格式，逐段编写加工程序。程序编制人员应对数控机床的功能、程序指令及代码十分熟悉，才能编写出正确的加工程序。
（4）程序检验
将编写好的加工程序输入数控系统，就可控制数控机床的加工工作。一般在正式加工之前，要对程序进行检验。通常可采用机床空运转的方式，来检查机床动作和运动轨迹的正确性，以检验程序。在具有图形模拟显示功能的数控机床上，可通过显示走刀轨迹或模拟刀具对工件的切削过程，对程序进行检查。对于形状复杂和要求高的零件，也可采用铝件、塑料或石蜡等易切材料进行试切来检验程序。通过检查试件，不仅可确认程序是否正确，还可知道加工精度是否符合要求。若能采用与被加工零件材料相同的材料进行试切，则更能反映实际加工效果，当发现加工的零件不符合加工技术要求时，可修改程序或采取尺寸补偿等措施。
2、数控程序编制的方法
数控加工程序的编制方法主要有两种：手工编制程序和自动编制程序。
（1）手工编程

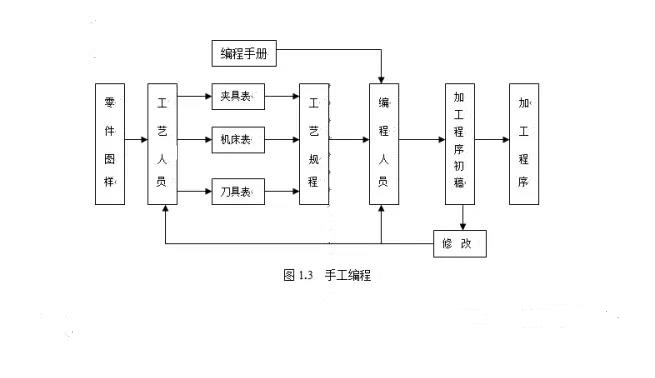

手工编程指主要由人工来完成数控编程中各个阶段的工作。如图1.3所示。
一般对几何形状不太复杂的零件，所需的加工程序不长，计算比较简单，用手工编程比较合适。
手工编程的特点：
手工编程的特点：
耗费时间较长，容易出现错误，无法胜任复杂形状零件的编程。据国外资料统计，当采用手工编程时，一段程序的编写时间与其在机床上运行加工的实际时间之比，平均约为30：1，而数控机床不能开动的原因中有20%~30%是由于加工程序编制困难，编程时间较长。
（2）计算机自动编程
自动编程是指在编程过程中，除了分析零件图样和制定工艺方案由人工进行外，其余工作均由计算机辅助完成。
采用计算机自动编程时，数学处理、编写程序、检验程序等工作是由计算机自动完成的，由于计算机可自动绘制出刀具中心运动轨迹，使编程人员可及时检查程序是否正确，需要时可及时修改，以获得正确的程序。又由于计算机自动编程代替程序编制人员完成了繁琐的数值计算，可提高编程效率几十倍乃至上百倍，因此解决了手工编程无法解决的许多复杂零件的编程难题。因而，自动编程的特点就在于编程工作效率高，可解决复杂形状零件的编程难题。
根据输入方式的不同，可将自动编程分为图形数控自动编程、语言数控自动编程和语音数控自动编程等。图形数控自动编程是指将零件的图形信息直接输入计算机，通过自动编程软件的处理，得到数控加工程序。目前，图形数控自动编程是使用最为广泛的自动编程方式。语言数控自动编程指将加工零件的几何尺寸、工艺要求、切削参数及辅助信息等用数控语言编写成源程序后，输入到计算机中，再由计算机进一步处理得到零件加工程序。语音数控自动编程是采用语音识别器，将编程人员发出的加工指令声音转变为加工程序。
